산일센서

모 델 명

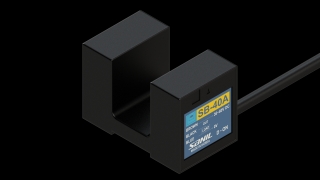

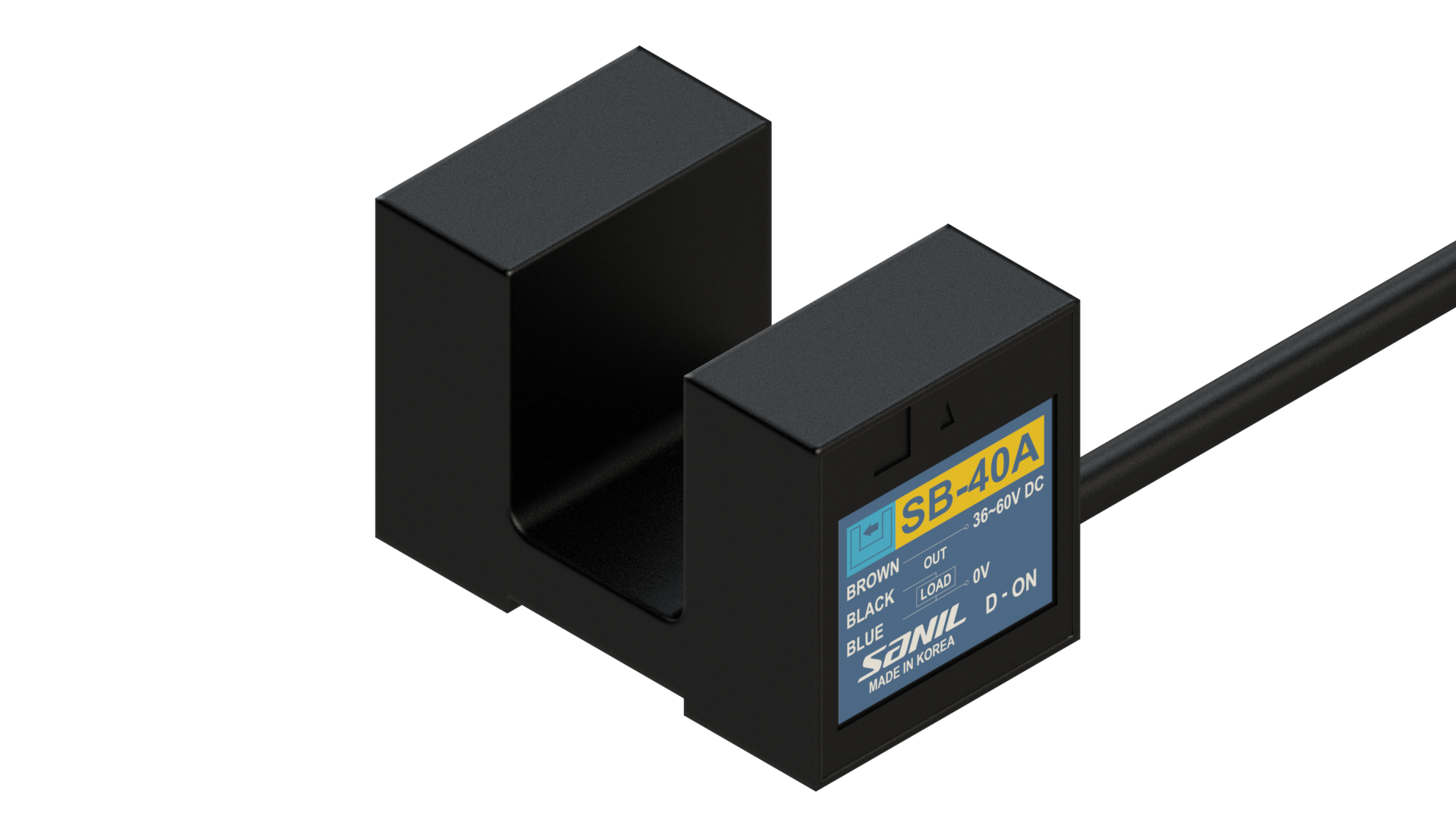

SB-40A

전 원 전 압

36~60V DC 10%Ripple P-P 10% 이하

소 비 전 류

25mA 이하

투, 수광 거리

24mm 고정

최소 검출 물체

6∅mm이상 불투명체

수광량 여유도

초기치, 광선 투과율 3%시 동작

동 작 형 태

차광시 ON

출 력 형 태

PNP Transistor Open Collector

제 어 출 력

50mA, DC60V이하

잔 류 전 압

1.5V이하(정격내 출력 Transistor 동작 시)

응 답 시 간

2ms 이하

광 원

적외선 LED

동 작 표 시 등

차광시 점등

사용 주위 조도

태양광 : 30,000lX 이하, 조명광 : 5,000lX 이하

사용 주위 온도

동작시 : -10~55 , 보존시 : -30~70 (단, 결로 결빙이 없을 것)

사용 주위 습도

동작시 : 35~85%RH, 보존시 : 35~95%RH이하 (단, 결로 없을 것)

절 연 저 항

20 이상(DC 500V 메거 기준, 케이블 일체와 케이스 간)

내 전 압

AC 1,000V 50/60Hz에서 1분간(케이블 일체와 케이스 간)

내 충 격

980 , X, Y, Z 각 방향 3회

내 진 동

주기 : 10~55Hz, 진폭 1.5mm X, Y, Z 각 방향 2시간

내 노 이 즈

240Vp, 주기 10ms, 펄스 0.5 (노이즈 시뮬레이터에 의한 방형파 노이즈)

보 호 구 조

IP64(IEC규격)

보 호 회 로

전원 역 접속 보호회로

케 이 블

5.6∅, 3선, 0.2mm² , 250mm

재 질

본체 케이스 : ABS + Glass 20%,
수광부 측면덮게 : PC투명,
투광부 측명덮게 : ABS + Glass 20%
