엘리베이터용 센서

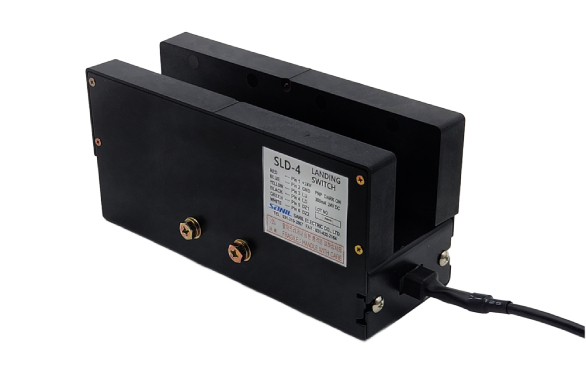

SLD-4

말굽식 투과형 빔센서

전원전압 : 12~24V DC±20%
최소검출물체 : Φ4㎜이상의 불투명체
동작형태 : 차광시 출력 ON
출력형태 : PNP-Transistor 출력

#

모 델 명	SLD-4
전 원 전 압	12~24V DC±20%(리플 P~P: 10%이하)
소 비 전 류	투광기+수광기: 100㎃이하
투,수광 소자간 거리	35㎜고정
검 출 물 체	Φ4㎜이상의 불투명체
동 작 형 태	Dark-ON(차광시 출력Transistor ON)
출 력 형 태	PNP-Transistor 출력
제 어 출 력	부하전류: 35V DC 300㎃이하
잔 류 전 압	1.5V이하
응 답 시 간	1㎳이하
광 원	적외선 변조광(850nm~950nm)
표 시 등	투광기: 적색LED(통전시 점등)
표 시 등	수광기: 적색LED(1광축이상 차광시 점등)
사 용 주 위 조 도	형광등: 3000Lux, 태양광: 11,000Lux이하(수광면 조도)
사 용 주 위 온 도	동작시: -25~60℃, 보존시: -30~70℃(단, 결로 및 결빙이 없을 것)
사 용 주 위 습 도	동작시: 35~85%RH, 보존시: 35~90%RH(단, 결로 및 결빙이 없을 것)
보 호 회 로	전원 역접속 보호, 출력단락 과전류 보호회로 내장
보 호 구 조	IPX3(IEC규격)
절 연 저 항	20㏁이상(DC 500V 메거 기준)
내 전 압	AC 1,000V 50/60㎐에서 1분간
내 충 격	200㎜의 높이에서 콘크리트 바닥으로 자유낙하 X, Y, Z 각 방향 3회
내 진 동	주기 10~55㎐, 진폭 1.5㎜ X, Y, Z 각 방향 2시간
내 노 이 즈	300Vp, 펄스 0.5㎲(노이즈 시뮬레이터에 의한 방형파 노이즈)
케 이 블	5.6Ø X 6C X 0.3SQ 흑색 캡타이어 케이블 5m
