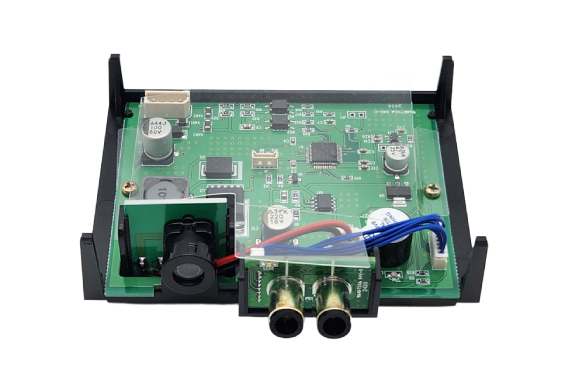

산일센서

모 델 명		SFB-01
동 작 전 원		DC 16~36V
소 비 전 류		300mA 이하( 24V 인가 시)
센서보드 확인 주기		3.2초 주기로 통신 상태 확인
응 답 성		256ms( +50ms 이내)
제 어 출 력		A 접점 출력 ( 1초 Delay)
바닥면 거리 측정		Auto Reference Distance Detecting(10초 간 동일 거리 검출 시)
측 정 방 식		적외선 TOF 거리 측정(850nm)
측 정 범 위		300mm ~ 1500 mm
오 차 율		±3%
검출 물체 크기		Φ104mm at 1000mm 계산식 : tan(3º) x d(거리) x 2
Guide Beam LED		3W GREEN LED(520~535nm)
사용주위조도		100, 000 Lux 이내
사용주위온도		동작시 : -25~70℃, 보존시 : -30~80℃ (단, 결로 및 결빙이 없을 것)
사용주위습도		동작시 : 40~85%RH, 보존시 : 35~90%RH이내 (단, 결로가 없을 것)
설 치 장 소		현대 엘리베이 승장버튼 (H01/H02)
외 형		160 x 105 x 46 (W x D x H, mm)
케이스 재질	베이스	PC + ABS
	센서 링	황동
	센서 링 홀더	nylon 66
	베이스 커버	PC
