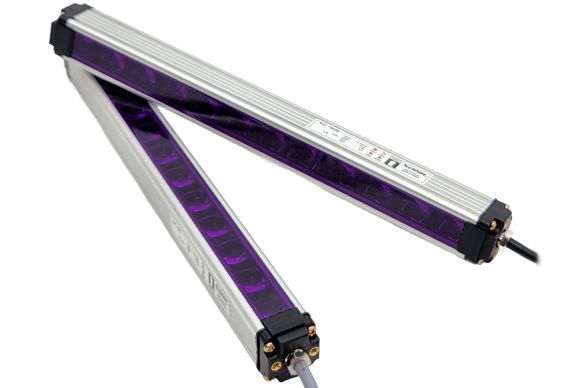

산일센서

모 델 명		SAL-1202
광 축 수		12
검 출 폭		220
광 축 피 치		20mm
검 출 거 리		0m ~ 10m
전 원 전 압		12~24V DC ±10%(Ripple P-P 10%)
소 비 전 류		투광기 : 100㎃이하 , 수광기 : 50㎃이하
투광용 광원		적외선 LED(λ=850㎚)
제 어 출 력		NPN 트랜지스터 오픈 컬렉터 출력(최대 200㎃)
동 작 형 태		1광축이상 차광시 ON
응 답 시 간		10㎳이하
최소검출물체		∅30이상의 불투명체
표 시 등	투광기	전원표시등 : 적색LED(통전시 점등)
		에러표시등 : 황색LED(투광 문제발생 시 점등)
	수광기	동작표시등 : 적색LED(1빔이상 차광시 점등)
		안정(에러)표시등 : 황색LED(정상동작시 점등, 동기선 단선시 점멸)
		레벨 표시등 : 적색 LED × 2EA(광량에 따른 점등, 점멸, 소등)
보 호 회 로		전원 역접속 보호회로, 출력단락 보호회로
사용주위조도		태양광 : 10,000lx 이하, 조명광 : 3,000lx 이하
주 위 온 도		동작시 : -20℃~60℃, 보존시 : -30℃~70℃(단, 결로 및 결빙이 없을 것)
주 위 습 도		동작시 : 40~85%RH, 보존시 : 35~95%RH이내
절 연 저 항		20MΩ 이상(DC500V Megger 기준)
내 전 압		AC 1,000V 50/60Hz 1분간(케이블 일체와 브라켓 간)
내 충 격		내구 500㎨(50G) X,Y,Z 각 방향 3회
내 진 동		10~55Hz 복진폭 1.5㎜ X,Y,Z 각 방향 2시간
내 노 이 즈		240Vp, 주기16㎳, 펄스 1㎲(노이즈 시뮬레이터에 의한 방형파 노이즈)
보 호 구 조		IP65(IEC규격)
케 이 블		투광기 : 5.6∅x3Cx0.2SQ 캡타이어 케이블 300㎜, 중계형 커넥터 인출형
		수광기 : 5.6∅x4Cx0.2SQ 캡타이어 케이블 300㎜, 중계형 커넥터 인출형
재 질		케이스 : 알루미늄
