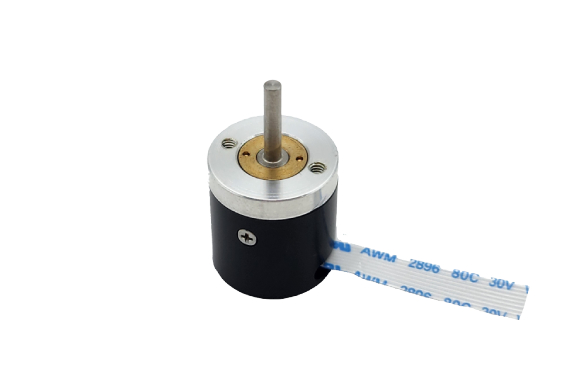

SIE-15S Series
초소형 엔코더
  • 축 외경 : Ø2mm
  • 최대응답주파수 : 1.67MHz
  • 분해능 : 1~250,000 P/R
  • 제어출력 : Line Drive
  • 전원전압 : 5VDC ±5%(리플 P-P: 5% 이하)
  • 접속 케이블사양 : 후면 배선인출형
  • 보호구조 : IP54
  • #
모 델 명
SIE15S-02-LS
전 원 전 압
 DC 5V ± 5%
소 비 전 류
60㎃ Max. (무 부하 기준)
출 력 타 입
Incremental
출 력 방식
Line Drive
출 력 신 호A, /A, B, /B, Z, /Z
90º 위상 차 구형파 출력
분해능
1~1,000,000 P/R
출력 전압
High Level : 2.4V 이상
Low Level : 0.5V 이하
최대 응답 주파수
1.67 MHz Max.
상승 시간
1.0 ㎲ Max.
하강 시간
0.5 ㎲ Max.
절연 저항
DC 500V 메가 (GND-CASE), 50㏁ 이상
축 크기
실축 타입
축 지름 : Ø2,  길이 : 10mm
내 전압
AC 500V, 1분간 (GND-CASE)
내 진동
10 ~ 55 ㎐ 복진폭 1.5mm (X, Y, Z 축 방향 각 2시간씩)
내 충격
50G (X, Y, Z 각 방향 3회)
최대 회전수
6,000 rpm Max.
사용 온도
 -30℃ ~ +100℃
보관 온도
 -40℃ ~ +100℃
사용 습도
35~80% RH
IP 등급
IP 40
커넥터 규격
Molex (51281-0894)
중량
Max. 10g (케이블 제외)
